一片光滑的矽晶圓，表面鍍上極細微的金屬導線，在無塵室的黃光下折射出冷冽的色澤。這片直徑十二吋的圓盤，歷經數百道光微影與蝕刻後，被切割成數十塊方寸之間的裸晶。這是輝達首批在美國亞利桑那州生產的 GB300 AI 繪圖處理器。這批剛剛下線的晶片，標誌著一條實體產線的地理位移。在顯微鏡下，四奈米製程的電晶體密度猶如一座極度壓縮的微縮城市，矽晶格的排列整齊劃一。這些裸晶在形態上保持著絕對的幾何純粹，金屬墊片規律地散佈在邊緣，等待著與外部世界的物理連結。
然而，這種純粹的幾何樣貌，距離我們認知中那具備金屬散熱鰭片與深綠色電路板的硬體模組，還有一段漫長且複雜的物理跨越。晶片本體的製造與後段的封裝，在這個當下被硬生生地畫出了一條清晰的地理邊界。這條邊界，是由材料特性、熱力學限制與製造工序共同劃定的。
在半導體工業設計的語境裡，晶片從未單獨存在。裸晶極其脆弱，對於溫度變化、濕度與物理應力極度敏感。亞利桑那州臺積電 Fab 21 廠區產出的四奈米裸晶，必須被小心翼翼地覆上保護膠膜，裝入充滿惰性氣體的密封容器，展開跨州移動。這種物理狀態的暫時懸置，是當前美國本土半導體供應鏈在佈局上的一種留白。這座新興的先進製造工廠，目前只掌握了晶圓的蝕刻與切割技術，缺乏將這些裸晶轉化為運算模組的先進封裝能力。
要理解這條邊界，我們必須觀察晶片硬體的介面設計。當我們打開一臺 AI 伺服器的機殼，映入眼簾的是排列極度緊湊的巨型散熱模組。在銅質均溫板與密集的鋁合金鰭片下方，隱藏著現代運算工業真正的視覺階序核心，也就是 CoWoS 系統級封裝技術。這與我們先前在輝達與 SK 集團硬體介面的材質調度分析中提及的熱力邊界與重量部署，有著異曲同工的設計邏輯。

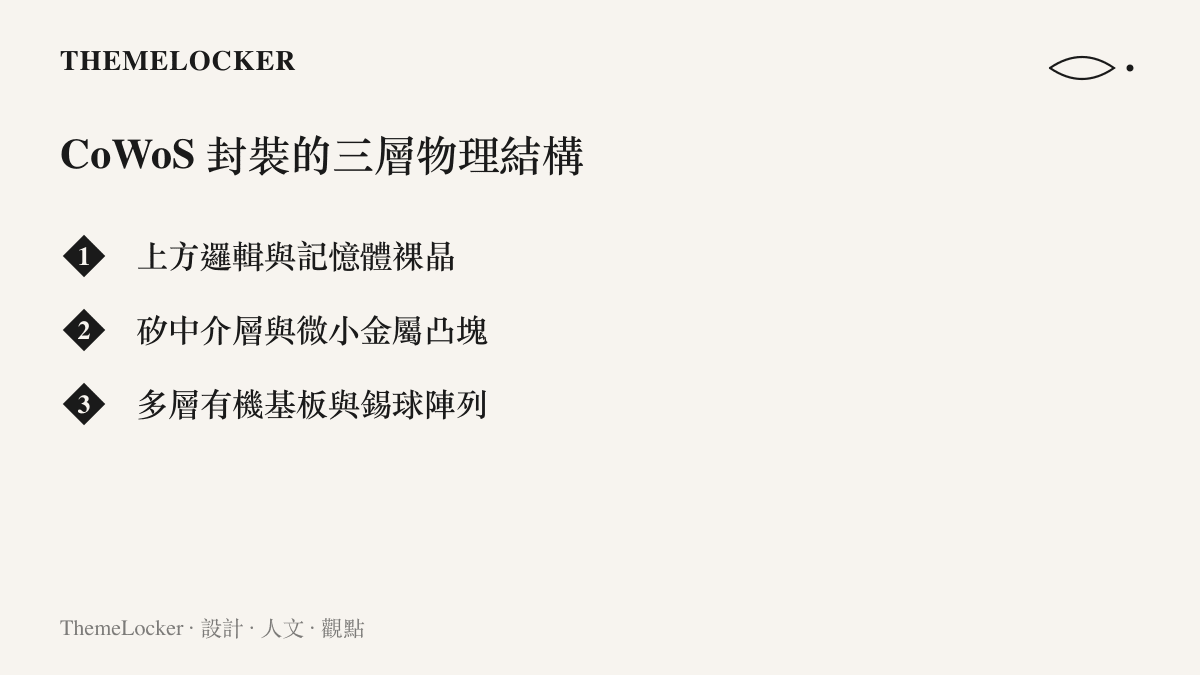

CoWoS 的設計，本質上是將多片大面積的邏輯運算裸晶與高頻寬記憶體（HBM），並排黏合在一片由臺積電生產的矽中介層上。這片中介層扮演著視覺與物理排版的重組角色。它能將數十個細微的運算單元與記憶體區塊，透過微小的金屬凸塊與矽穿孔，整合成一個毫無縫隙的平面矩陣。隨後，這個高度密集的平面，會被封裝在多層的有機基板之上。基板提供了與主機板連接的錫球陣列。
從造形與比例來看，CoWoS 封裝是一種極端的不對稱設計。運算核心與記憶體被極致壓縮在中央，周圍圍繞著無數個細小的被動元件與電容，藉以穩定電壓。這種排版考驗著材料科學的極限。裸晶之間的距離被縮短到微米等級，藉以降低訊號傳輸的延遲，這要求極高的對位精度。任何微小的熱膨脹係數差異，都可能導致矽穿孔的錫球斷裂，讓整個昂貴的運算模組報廢。因此，封裝廠的價值，在於對材料應力的精密控制與物理介面的無縫接合。
亞利桑那州的 Fab 21 廠房目前無法提供這種將微縱面與橫截面完美貼合的處理程序。首批美國生產的 GB300 晶片，必須離開這座沙漠中的無塵室，踏上前往其他具備 CoWoS 產能的工廠的旅程。這種工序上的割裂，讓半導體製造的流程，從一個單一地點的垂直整合，轉變為多個節點的分散式排版。在這張全球半導體的地圖上，晶片成了一種處於過渡狀態的半成品。
這種地理位置上的拆解與重組，反映出當前硬體品牌在供應鏈重組下的設計妥協。輝達作為一個設計與規格制定者，將圖像渲染與 AI 運算的邏輯架構定義出來，並將實體製造的責任交由臺積電執行。當製造基地被要求進行本土化的區域轉移時，品牌方必須面對的是材料供應鏈的斷層。裸晶可以在亞利桑那州成形，但決定晶片最終性能上限的封裝程序，依然必須依賴其他地區成熟的產線。先進封裝所需的龐大資本支出與精密設備調校，構成了一道難以輕易跨越的技術護城河。
為了彌補這塊實體介面的缺口，相關企業已經啟動了大規模的硬體擴建計畫。臺積電計畫在亞利桑那州投入大量資金，建設專門的先進封裝廠區。這個計畫試圖在美洲大陸建立一個完整的製造聚落，將晶圓蝕刻、仲介層生產、記憶體堆疊與最終的基板封裝，全部收攏在同一個地理區塊內。預期在未來幾年內，當 CoWoS 與 SoIC 等高階封裝技術在當地成熟量產後，這條畫在亞利桑那州沙漠上的工序邊界才會被抹平，形成一個封閉且完整的製造迴圈。
硬體介面的演進，從來不只是電路設計的問題，更是材質與物理邊界的重新部署。一座工廠的建立，不只是廠房的鋼骨結構與無塵室的空調系統，更是對微觀材料互動方式的重新學習。從裸晶的金屬墊片，到仲介層的矽穿孔，再到有機基板的錫球陣列，每一個介面的轉換，都牽涉到複雜的熱力學計算與應力管理。
首批美國製造的 GB300 下線，是一個實體運算單元在地理坐標上的挪移。它揭示了在追求極致效能的 AI 時代，運算力是如何被一層層的物理與化學材料所框限。當我們在看一張規格表上的效能數據時，那背後其實是一場對矽、銅、環氧樹脂與錫金屬的精密排版。
從一片純粹的矽晶圓，到具備強大運算能力的實體黑盒，這段跨州的物理旅程，生動地詮釋了半導體工業的視覺階序。在所有複雜的數位邏輯能夠被驅動之前，材料與工序必須先被完美地接合。在那座先進封裝廠於美洲大陸正式運轉之前，這條畫在晶片表面的邊界，將繼續定義著當代硬體製造的樣貌與極限。
