顯微鏡下的畫面很安靜：兩枚尺寸相同的矩形，上下相疊。9 月 30 日，半導體分析機構 Kurnal Insights 公開了華為海思麒麟 9050 Pro 的裸晶顯微照（Die Shot），第一次從物理層面展示這枚晶片的內部結構。這類照片向來誠實，沒有行銷配色，沒有渲染圖，晶片只能用自己的版面交代自己。
兩枚相同的矩形

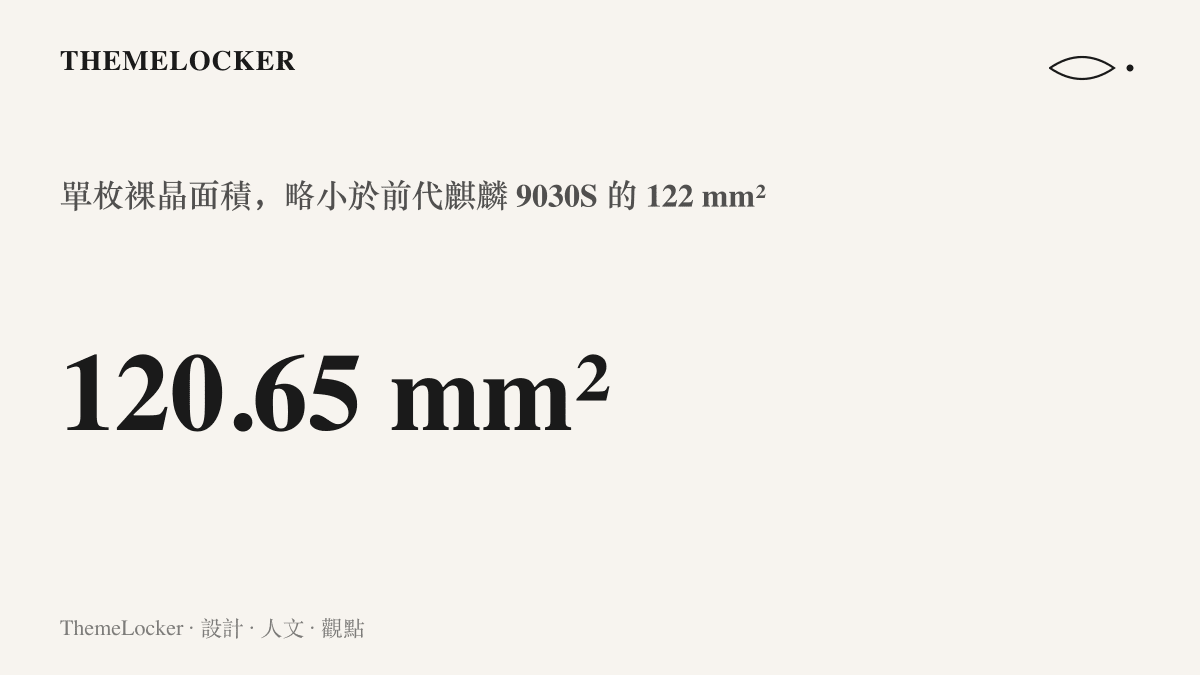

規格欄位寫得具體。每枚裸晶 11.13 × 10.84 mm，面積約 120.65 mm²。這個數字值得多看一眼：它甚至略小於前代麒麟 9030S 的 122 mm²。行業慣常的升級劇本是面積逐年變大，這一版的版面卻往回縮了 1.35 mm²。面積縮小的晶片要扛下更高的效能，靠的是整套布局語言的改寫。
兩枚裸晶分工明確。一枚承載核心計算邏輯，另一枚專責 SRAM 與快取，兩者以高密度垂直互連相接。這套上下相疊的結構，是華為「韜定律」之下「邏輯摺疊」（LogicFolding）技術第一次走進量產手機。
摺疊是一種排版決定
平面晶片的版面邏輯接近一張攤開的報紙：邏輯電路與 SRAM 並排列印，訊號沿著水平走線長距離移動。邏輯摺疊把這張報紙對摺，計算留在上層，記憶放到下層，原本橫穿整個版面的長線，換成極短的垂直通道。做過版面編輯的人對這個動作會很熟悉：把頁尾註釋搬到正文旁邊，內容一字不改，讀者往返的時間卻整個壓縮了。
工藝欄位裡也有選料的細節。依據 @Taog_1575 引用極客灣資料與裸晶照的解析，邏輯裸晶採中芯國際 N+3 製程，SRAM 裸晶採 N+2。同一枚晶片的兩層使用不同世代的製程，接近家具工匠的選料：桌面用硬木，抽屜內板用合板，把最貴的工序留給最需要精度的位置。這個分工也改寫了良率帳本。單顆裸晶面積縮小，良率理應優於麒麟 9030 Pro；但兩枚疊合封裝之後，封裝端的整體良率仍是未知數，供貨策略於是保守，這枚晶片只見於 Mate 90 Pro Max 及以上版本。
「摺疊」在手機產業原是螢幕的動詞，講鉸鏈，講摺痕，例如我們先前讀過的iPhone Duo 從摺痕讀起的互動設計。麒麟 9050 Pro 把同一個動詞搬進看不見的地方，摺的是訊號路徑與記憶版面。它也確實先在一支摺疊手機上亮相：9 月 7 日，麒麟 9050 Pro 隨三摺疊手機 Mate XT 2 首發，那是華為六年來第一次在旗艦發表會上推出全新麒麟晶片。摺疊手機裡裝著摺疊的晶片，命名與形態在同一場發表會上對齊。
密度欄位裡的 55%

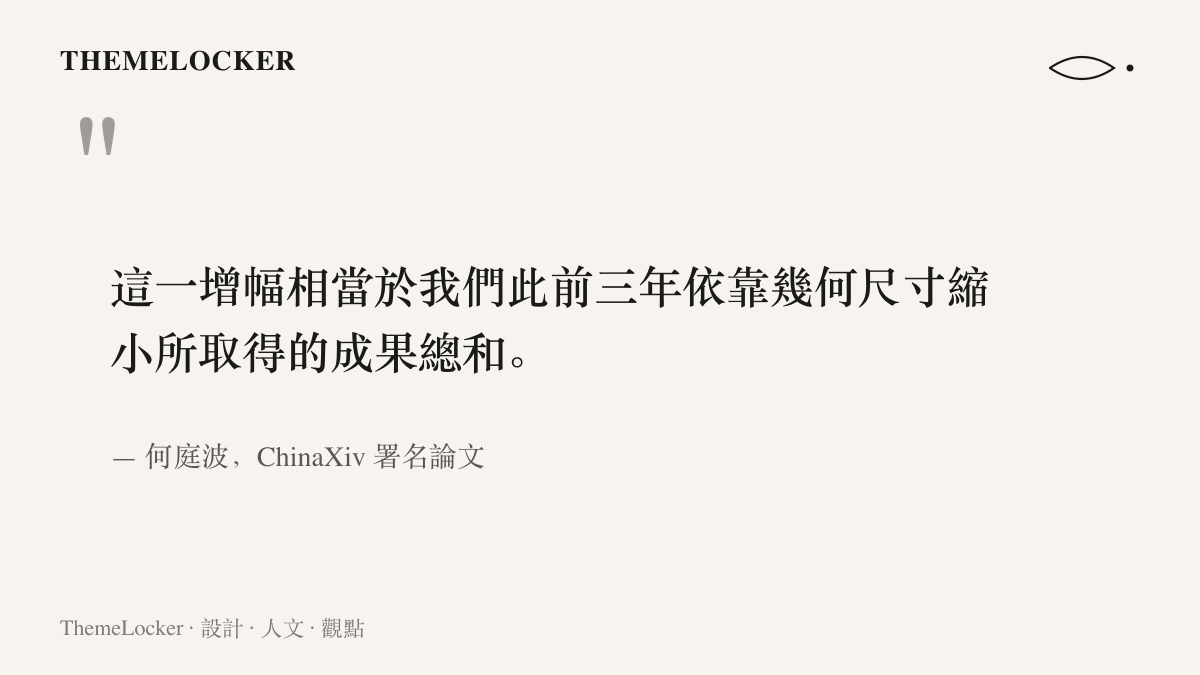

效能升級最常見的表達是測試數字，這次最扎實的欄位卻是密度。依何庭波在中國科學院科技論文預發布平臺 ChinaXiv 上的署名論文，麒麟 9050 Pro 的等效電晶體密度，從麒麟 9030 Pro 的每平方毫米約 1.55 億個，提高到約 2.38 億個，增幅約 55%。寫論文的人也值得讀進脈絡：何庭波是華為董事、半導體業務部總裁，技術原理由她親自署名交代。
更反直覺的數字在功耗欄。在效能對齊的條件下，真實負載基準測試裡，NPU 功耗降低 66%，GPU 功耗降低 58%，CPU 效能核功耗降低 41%。按常理，密度攀升，功耗密度應同步走高，這份帳本卻往反方向傾斜。摺疊省下的長距離走線，原來都記進了能耗欄位。版面上的每一毫米，在電的世界裡都是時間與熱。
從幾何到時間，換一把尺
支撐這些數字的，是指導原則的替換。何庭波在論文裡提出，以「時間（τ）縮微」替代「幾何縮微」作為半導體演進的新指導原則，用邏輯摺疊等技術持續壓縮訊號傳播時延。τ 這個符號選得講究，在電路學裡它向來是時間常數的記號，RC 電路充放電的刻度，工程師一眼讀得出指涉。
換尺的意思是，量測對象從電晶體的線寬，改成訊號從發出到抵達的時間。尺一換，可用的手段跟著換：把電晶體畫得更小是一條路，讓訊號走更短的路是另一條。在前者受限的處境裡，垂直堆疊成為第一個成形的答案。
市場研究機構伯恩斯坦的報告稱這項進展為「被低估的突破」，同時把難題寫在同一頁：良率與散熱，是 3D 堆疊在大規模量產中仍要持續解決的兩道工程題。這份報告也給出量尺式的對照，麒麟 9050 Pro 把與蘋果的技術差距縮到約三年，上一代約四年。帳面上是漸進的一年；放在先進製程受限的脈絡裡，這一年是用架構與封裝換來的。
貨架上的分層

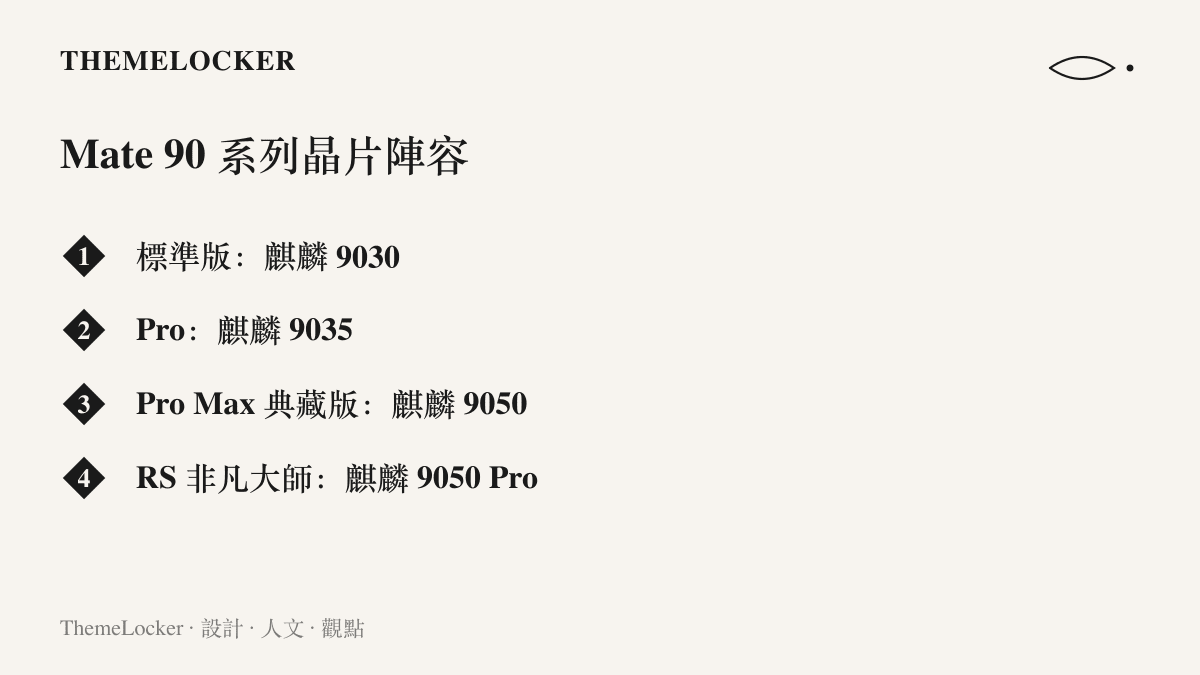

10 月 1 日的 Mate 90 系列發表會上，餘承東公布晶片陣容：標準版搭麒麟 9030，Mate 90 Pro 搭麒麟 9035，Pro Max 典藏版與 Mate 90 RS 非凡大師搭麒麟 9050 Pro。晶片在這裡是貨架分層的標記，型號欄位直接對應價格階梯的頂端。
發表會公布的整機效能數字裡有一處錯位：Pro Max 較上代提升 31%，標準版提升 27%，Pro 版提升 20%。標準版的增幅排在 Pro 之前，貨架邏輯在數字上露出毛邊，這也是分層設計裡常見的取捨痕跡。
規格表的其他欄位說明了省下來的空間與功耗花到哪裡去。麒麟 9050 Pro 整合靈犀 CPU 與馬良 GPU，NPU 沿用達芬奇架構；馬良 GPU 的計算單元與快取翻倍，NPU 支援在端側部署 30B 參數的混合專家架構大模型。
華為熟悉的差異化手法裡，有一路是外包給角色與包裝，我們先前讀過華為 nova16 與 Hirono 小野的聯名款設計，規格表原封不動，色彩交給 IP。麒麟 9050 Pro 走的是反方向的手工活，差異化往晶圓深處做，做進兩枚裸晶之間那條看不見的縫。
收在兩枚矩形之間
一張裸晶照能收進設計檔案的理由，在於它示範了版面重排的基本功。當一條軸線走不通，就把內容往另一個維度搬：地圖摺成口袋大小，卷軸裝訂成冊頁，都是同一個動作的舊版本。晶片用上它，因為平面已經排滿，而時間的欄位還有得擠。
剩下的考題屬於工程欄，良率與散熱會決定這條路能走多遠。設計欄位裡，答案已經印在顯微照上：兩枚相同的矩形，一枚管算，一枚管記，中間以最短的線互相說話。所謂邏輯摺疊，做的其實是一次誠實的排版，面積不夠，就把距離摺短。
