剝開 AI 伺服器厚重的金屬機殼，越過閃爍著運算光芒的散熱鰭片與碩大晶片，視線最終會落在一塊塊縱橫交錯的綠色、黑色或深藍色板件上。這是一張被放大檢視的印刷電路板（PCB）。在微觀尺度下，它宛如一座從高空俯瞰的現代城市。細密的銅箔走線如同劃分街區的幹道，表面密布的微型電阻與電容是林立的建築，而貫穿上下層的導通孔則是承載資料高速流動的立體交流道。
這座微縮城市的設計與建造，正在經歷一場結構性的美學與工藝進化。當人工智慧的算力需求以前所未有的速度爆發，這片原本隱身於機殼內部的綠色基板，被推上了產業鏈的制高點。部分高階電路板的價格在市場供需的拉扯下，出現了驚人的漲幅。這背後牽動的並非單純的商業定價策略，而是一場關於材料極限、空間佈局與微觀秩序的設計回應。
從平面延伸到垂直層疊的結構轉向

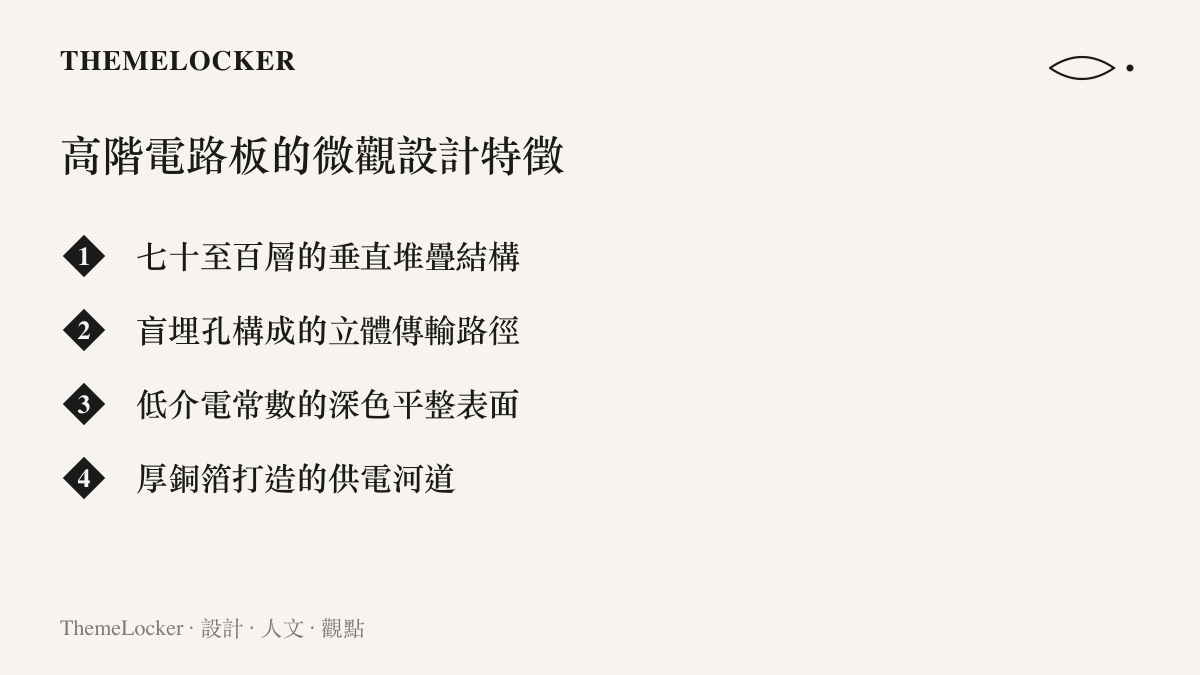

傳統伺服器的電路板設計，像是建立在廣闊平原上的二維網格，線路在其中平鋪直敘地尋找各自的節點。當算力需求溫和時，這種幾何佈局足以應付資料的從容流動。然而，生成式 AI 對於矩陣運算與龐大參數的吞吐渴望，徹底改寫了電路設計的空間維度。為容納密集的圖形處理器（GPU）與高速記憶體，電路板的面積無法無限度擴展。設計師與電子工程師只能向 Z 軸尋求解答，將平面的街廓向上堆疊，打造出超過三十層，甚至高達七十至一百層的立體架構。
在極薄的板厚之內，每一片銅箔層都必須以絕對對稱的方式壓合。這種對稱並非純粹的視覺裝飾，而是基於物理學上的熱膨脹係數控制。在高負載運轉下，伺服器內部溫度劇烈升降，若層壓結構失去平衡，電路板將產生翹曲，導致上方精密的晶片封裝承受應力而撕裂。這種在微觀尺度下追求的對稱美學，回應了材料工程中最嚴苛的穩定性需求。每一層介電質的厚度、每一條走線的線寬與線距，都被參數化設計軟體計算到微米等級，構築出一種高度精密的幾何秩序。
在繁複層疊的結構裡，訊號傳輸必須避開雜訊幹擾，這促使了盲孔與埋孔技術的大量應用。這些肉眼難以清晰辨識的微小孔洞，像是在不同樓層之間開闢的祕密通道。它們不再從頂層直接貫穿到底層，而是精準地停留在特定的深度，把高速訊號限制在最短路徑的相鄰層之間。這種對於路徑長度的極致計算，與我們在閱讀城市交通網路時所見的分流邏輯如出一轍。關於路網的設計哲學，其內在的空間邏輯與將一座高原摺疊成可被無限複製的視覺模板的景觀壓縮，都在試圖解決「如何在有限邊界內塞入最大量資訊」的命題。
覆銅板的色彩學與材質張力
電路板的視覺基調，往往由覆銅板（CCL）的材質決定。在消費性電子產品中，我們習慣看到飽和的亮綠色防焊漆，那是成本與辨識度妥協下的產物。走進高階算力的領域，電路板的色彩敘事轉向了極度的收斂。深黑色、深藍色或是呈現低反差的啞光色澤，成為頂級硬體的視覺語彙。
這種色彩選擇與材質的光學特性密切相關。在 AI 伺服器的運作中，高頻訊號在銅線中跑動時會產生電磁輻射。覆銅板的核心基材必須具備極低的介電常數與極低的介質損耗，才能確保訊號在長距離傳輸後依然維持清晰的波形。為此，材料科學家研發出基於聚四氟乙烯（PTFE）或其他高端樹脂的複合材料，並混入特殊的玻璃纖維布。
深色的防焊塗層有助於減少光學檢測（AOI）設備在檢查微小線路時的反光誤差，讓自動化設備能更精準地辨識出蝕刻過程中的微小缺陷。這種色彩的選擇，出於對製造良率與訊號純淨度的雙重追求。表面的粗糙度被控制在奈米級別，確保高頻訊號不會因為導體表面的微小凹凸而產生集膚效應的散逸。這是一場在分子層面進行的表面處理工程。板材不再是單純的物理支撐物，它自身就具備了引導電子流動的質地。
從晶片到板件的尺度擴張
當電路板本身的層數與密度被推向極限，硬體設計的焦點便從單一晶片的封裝，轉移到整個主板系統的尺度。過去，一顆中央處理器（CPU）只需要插在主機板的單一插槽上，與周邊元件的溝通相對單純。如今，一臺搭載多張圖形處理器的 AI 伺服器，其運算核心之間的資料交換量極大。這種架構上的轉變，促使電路板的設計思維從「容納元件的基板」演進為「參與運算的神經網絡」。
連接器與纜線的設計也隨之改變。為了縮短 GPU 之間的實體距離，工程師採用了大量的高密度版對版連接器。這些連接器的針腳數量成倍增加，間距卻不斷縮小，要求電路板在製造時具備極高的對位精度。這與我們在空間設計中觀察到的現象相似。當周邊與手辦把一間房間摺成祭壇的密度達到臨界點時，承載這些物件的層架結構就必須重新設計，否則系統就會面臨崩塌。在 AI 伺服器的機殼內，數十片這樣的高階電路板透過背板緊密排列，形成一座散熱與供電都經過精算的機房叢林。
供電模組的排版同樣展現了極致的工程美學。面對動輛數千瓦的功耗，電路板上的電源供應區域不再是零散的角落。設計師將供電相數大幅增加，並利用多層厚銅箔來降低阻抗。這些加厚的銅箔層在電路板的側面剖視圖中清晰可見，它們構成了堅實的物理骨幹，讓電流如同河水般在寬廣且平坦的河道中平穩流動。
硬體設計的再物質化
算力需求的爆發與價格的飆升，凸顯了一個長期被螢幕遮蔽的現實。我們在終端機上輸入提示詞，看見流暢生成的文字與影像，很容易將這一切視為純粹的雲端魔法。然而，每一個浮現的詞句，背後都依賴著真實的物理碰撞。
電子在銅箔中遷移產生的熱量，矽晶片運作時發出的微光，以及為了維持這些系統穩定而日夜運轉的水冷管線，都在不斷提醒我們數位時代的物質底蘊。高階電路板的供不應求，本質上是一場設計與製造能力對抗摩爾定律物理極限的拉鋸。這場算力革命，把原本隱形的基礎建設推到了幕前，要求我們重新注視那些深藏在層層金屬與樹脂之間的微觀地景。
當一臺伺服器內的電路板價值攀升至普通伺服器的十倍時，硬體本身的稀有性與精密程度，已經讓它具備了工藝品的特質。工程師在設計佈線時的每一個轉角、每一次層間的跳躍，都在權衡電氣特性與物理空間。他們留下的走線軌跡，具備一種安靜而嚴密的秩序感。
這種微觀尺度下的城市規劃，沒有華麗的外觀包裝，只有基於物理定律的冷靜計算。算力不斷擴張的進程中，高端印刷電路板以其不斷增長的層次和日益嚴苛的材料質地，成為了承載這個時代技術焦慮與智力結晶的最堅實的物質載體。
