面板，電與光的交界線
一座 AI 資料中心裡最整齊的畫面，往往在交換器的正面。圓角矩形的開孔橫豎成列、等距排開，每個孔裡插著一支巴掌長的金屬殼模組，殼上伸出一截拉環；拉環有顏色規矩，速率等級不同，顏色就不同，換模組的人捏著它使力。這支模組是系統裡的換能器：電從機殼深處的交換晶片一路走銅線過來，在這裡變成光，射進光纖離開機房。面板，就是電與光的交界線。
這條交界線正在搬家。9 月 17 日，GlobalFoundries（格羅方德）與 Marvell（美滿）宣布在十餘年合作的基礎上，簽署一份擴大的多年期協議：格羅方德將大幅提升美國佛蒙特州伯靈頓廠的矽鍺（SiGe）技術產能，供應美滿從傳統可插拔光收發器，到近封裝光學（NPO），再到共封裝光學（CPO）的完整光學產品線。一則看起來像採購公告的產業新聞，拆開之後是一整套材料、空間與數字的設計語言。
鍺，以配角的身分回場
矽鍺的配方寫在名字裡：矽是主體，鍺是摻進關鍵層的那一味。論資歷，鍺其實比矽老，1947 年貝爾實驗室的第一顆電晶體就是用鍺做的；後來矽以成本低、天然氧化層好用這兩個優勢接管了整個產業，鍺退居教室與博物館。它這次回場的方式很有分寸：在矽晶圓上長出摻了鍺的應變薄層，做出異質接面雙載子電晶體，讓電子在需要速度的地方，跑得比純矽快。像木工拼板，主體用熟悉好加工的材料，只在受力最關鍵的榫接處，貼上一條貴一點但性能更好的料。
這種分工在一顆光收發器晶片裡看得很清楚。CMOS 負責邏輯與控制，矽鍺電晶體守在最喫速度的類比前端：一端驅動雷射，另一端放大光電二極體收到的微弱電流。通道速率來到每通道 200G 的年代，前端電晶體的截止頻率就是天花板，材料的選擇直接寫進產品規格。格羅方德在新聞稿裡給這套技術的形容，高頻效能也好、能源效率也好，物理上都指向同一個源頭：載子跑得夠快，就不必靠更粗更費電的電路去硬撐。
一場往封裝裡搬家的空間設計

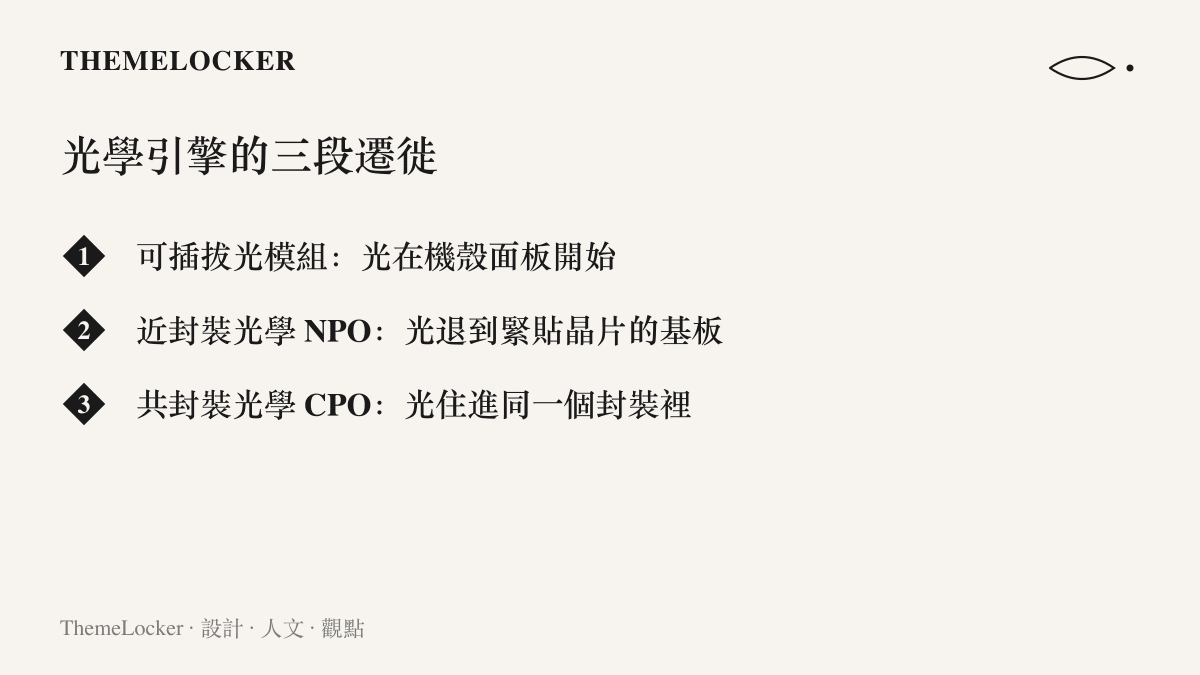

可插拔模組的麻煩在於距離。光要等到面板才開始，交換晶片與面板之間便得鋪上幾十公分長的銅線；速率越往上加，銅的功耗與失真越難看。工程師的解法很直觀：讓光早一點開始。NPO 把光學引擎搬到基板上，緊貼著交換晶片；CPO 再進一步，讓光學引擎與交換晶粒住進同一個封裝，肩並肩共享一塊中介層。電走的距離從幾十公分縮到幾公釐，光一進門就接手。
這場搬家會改寫一整套介面文法。卡籠與拉環之所以存在，前提是「光在機殼邊緣開始」：模組要能熱插拔、能單獨換掉，還得留一個給手指施力的位置。當光住進封裝裡，這些機構失去了原本的任務，面板退化成純粹的光纖通孔；難題也換了一批。光纖對晶粒的耦合要對到微米級，光學元件的熱要與邏輯晶片一起算，維修單位從一支模組變成一顆封裝。這也說明了這次新聞為什麼以產能與技術路線圖當主角：介面一旦搬進封裝，代工廠能做什麼、能做多少，直接決定產品最後長成什麼樣子。
規格表上的數字文法
「每通道 200G」的寫法值得多看一眼。頻寬的計量單位落在「每通道」，因為現代光互連的頻寬靠並聯疊出來：通道疊成模組，模組再疊成整座資料中心的骨幹。規格表把這些數字寫得乾淨，而每個乾淨數字底下，都墊著一層材料與製程的取捨。我們先前拆解博帝 ROG 聯名記憶體的規格文法時，看過被條件解鎖的第二速率怎麼寫進括號裡；光互連的路線圖用的是同一種文法：現役 200G，下一代更高，具體數字留白，需求由 AI 資料中心自己填。
新聞稿裡的時間詞也是排版的一部分。「十餘年的合作」回望過去，「多年期協議」預支未來，再往後遞一格，還有「技術路線圖」墊著更遠的頻寬需求。半導體供應鏈的信任，就靠這種時間層次疊出來：買方要的是三年後還在的產能，賣方給的是一條畫得到明年的路線。這類文件很少出現精確的承諾日期，卻處處是經過設計的時間感。
伯靈頓的座標
佛蒙特州伯靈頓，一座前身屬於 IBM 的老晶圓廠，接下來要在美國東北的小城裡增產光學晶片，對象是地球上擴張最快的 AI 基礎設施。地理本身就是訊息：在這一波供應鏈敘事裡，「在美國製造」重新變成一個可以寫進新聞稿第一段的形容詞。兩位主管的談話把動機講得很白。Marvell 代工技術副總裁 Robb Johnson 說，人工智慧正在改變資料中心的建構方式，互連對釋放系統效能越來越關鍵，公司正大力投資以引領包括 NPO 與 CPO 在內的高頻寬光架構轉型，這份擴大協議就是為了確保矽鍺技術與製造能力足以支應可預見的顯著成長。格羅方德光子學與射頻業務資深副總裁 Shankaran Janardhanan 的版本更材料派：SiGe 是該公司數十年高頻射頻與類比技術「直接轉化為突破性光學性能」的成果。
光走向核心之後
格羅方德自己的策略是另一層註腳。這家公司 2018 年退出七奈米量產競賽，把資源轉向射頻、功率與光子學這類特殊製程，不跟著電晶體線寬的軍備競賽跑，改為經營別人做不了或做起來不劃算的平臺。這次擴產是那套策略的又一次兌現：運算晶片集中在少數最先進製程手裡，互連成了新的稀缺，手握材料與產能的一方因此有了位置。同一段時間，輝達也宣布每通道 200G 的 CPO 交換器進入全面投產；把光從週邊推向核心，已經是整個產業的集體動作。把算力基礎設施當成可署名的工程來經營，這種語法我們在中國 MCV 天氣模式的案例裡也見過：國產算力走進作業線的同時，一套程式碼跑兩種硬體的相容設計，也一併被寫進品牌語言。
回到那排拉環
回到交換器正面。那排拉環是「光在面板開始」那個年代的門把，做得結實好拔、顏色分明，因為維修的單位是一支一支的模組，人的手指需要位置。等到共封裝光學成為主流，這個動作會慢慢消失，光學收進封裝與基板，收進交換器的內部幾何，維修介面換成整顆晶片與整塊板卡。到時候再看這排拉環，大概會像現在看老電話機的轉盤：一種把換能器放在人手可及之處的設計禮貌。材料與空間的走向已經寫好了一半，另一半，正在伯靈頓那座廠的產能數字裡慢慢成形。
